¶ wann muss eine Schleifdisc gewechselt werden

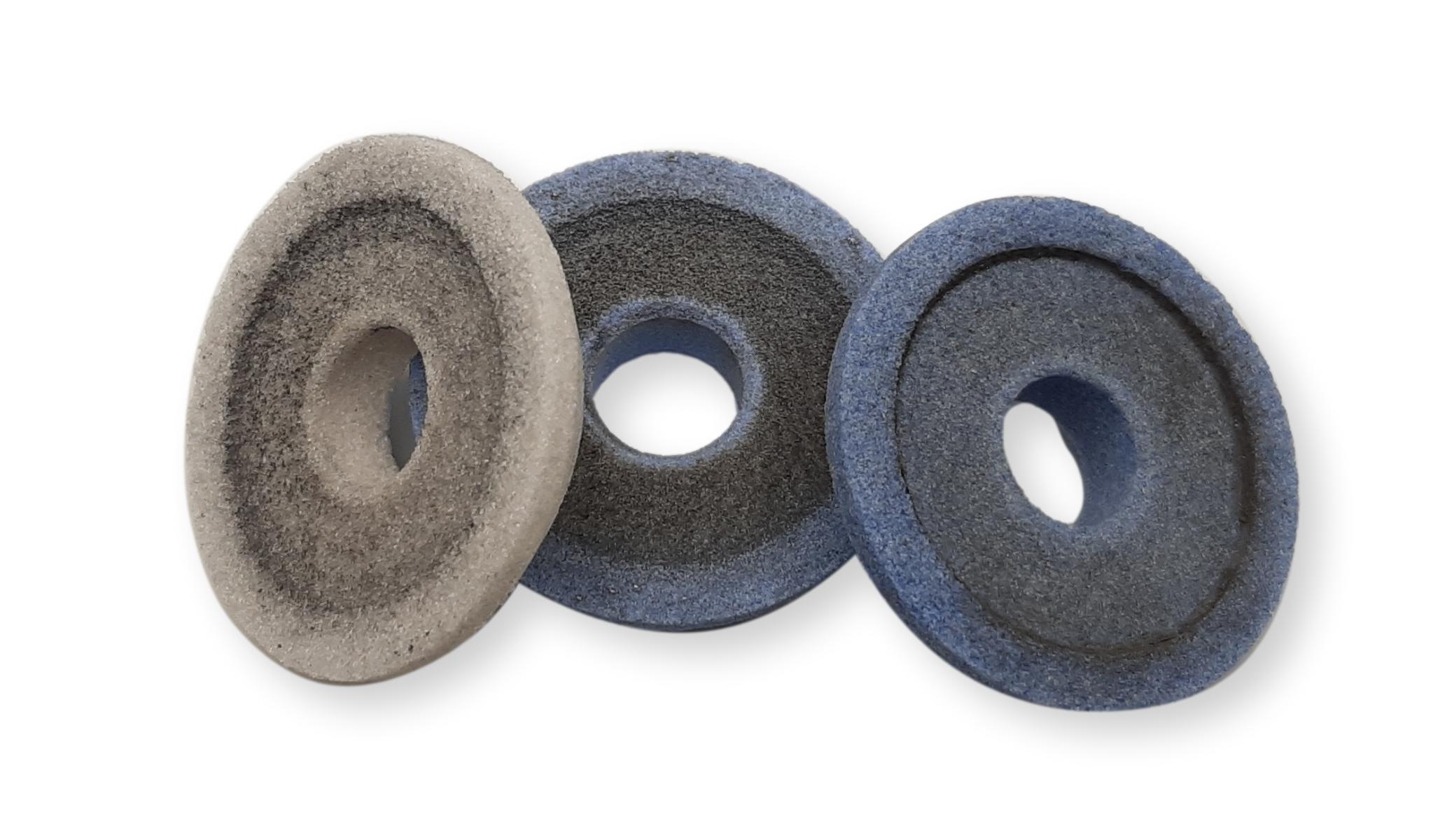

- wenn die Schleiffläche aufgebraucht ist
- wenn die Rändelmutter des Discman 4 auf Anschlag nach + gedreht ist, und kein Kontakt zur Kante aufgebaut wird (kein Funkenflug).
- wenn die Schleifdisc Unwucht oder beschädigt ist
Die Standzeit einer Schleifdisc kann durch unterschiedliche Beanspruchung stark variieren.
Gerade beim einschleifen oder stark beschädigten Kanten (Rost & Verhärtungen) verkürzt sich die Lebensdauer der Schleifdisc.
¶ benötigte Werkzeuge

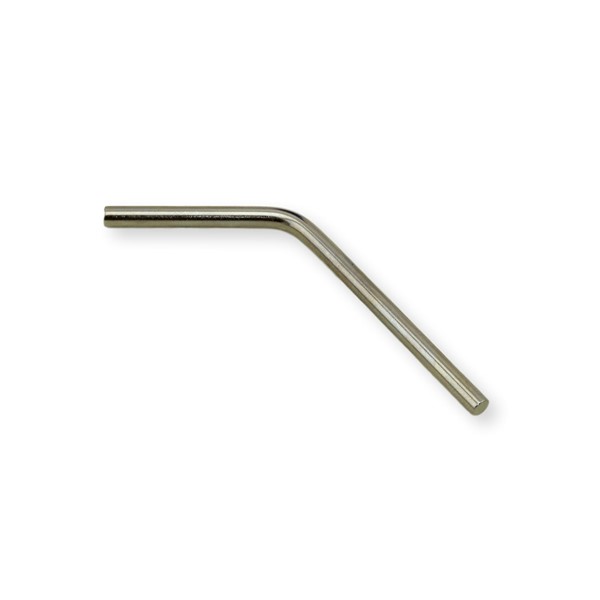

- Absteckbolzen ART-0218 zum fixieren der Schleifdisc

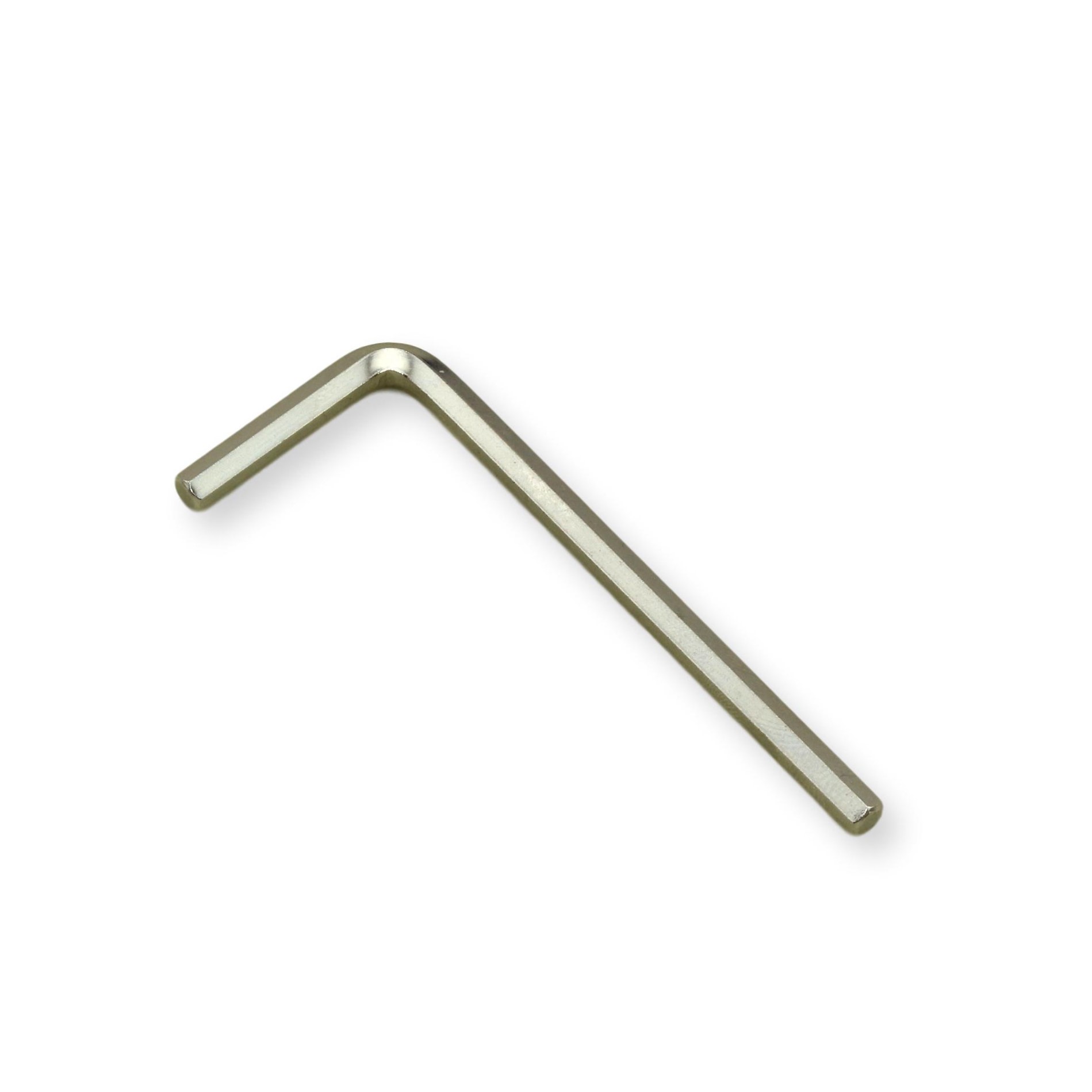

- Inbusschlüssel - 4mm ART-0219 zum lösen der Spannschraube und demontieren des Winkelbügels.

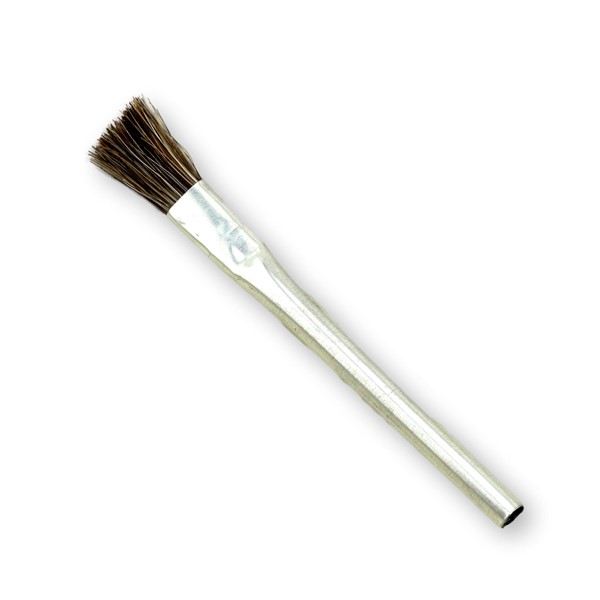

- Schleifstaubpinsel ART-0155 zum reinigen der Führungshülse.
¶ Vorbereitung
Um die Schleifdisc komfortabel zu wechseln, muss der Winkelbügel demontiert werden.

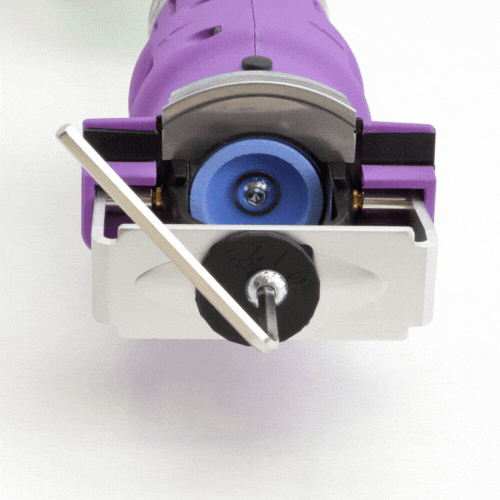

- Lösen Sie die Schraube mit dem mitgelieferten Inbusschlüssel durch drehen nach links.

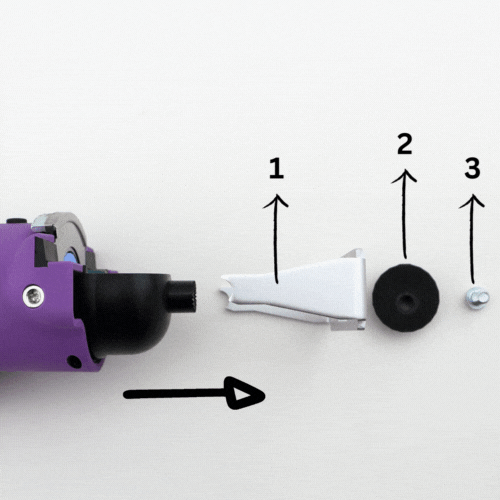

- Nun kann der Winkelbügel1 inklusive Winkeldreher2 und Inbussschraube3 abgezogen werden.
¶ Schleifdisc wechseln
- Rändelmutter bei eingeschaltetem Gerät bis Anschlag in MINUS Richtung drehen.
- Discman 4 von der Spannungsversorgung trennen.

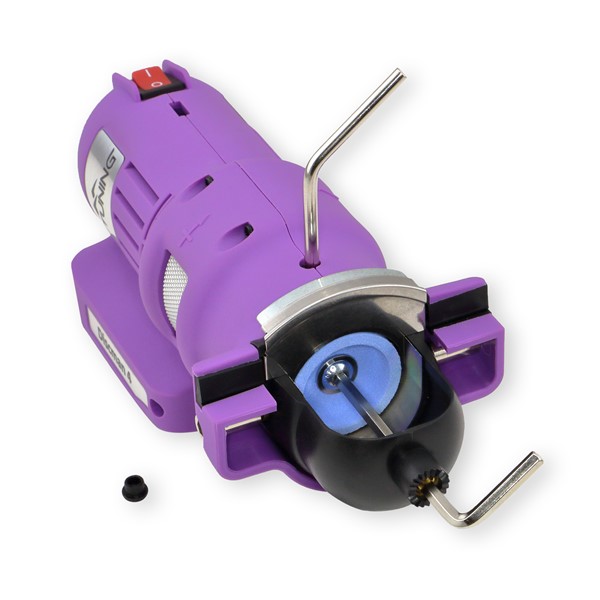

- Abdeckkappe aus der Absteckbohrung entfernen und Absteckbolzen in die Absteckbohrung stecken.
- Den Inbusschlüssel durch die Bohrung des Winkeldrehers in die Klemmschraube stecken.
- Die Schleifdisc drehen bis der Absteckbolzen einrastet.
- Schleifdisc- Klemmschrauben lösen und herausnehmen.
- Schleifdisc und Auflagekarton herausnehmen und mit einem Pinsel die Führungshülse reinigen.
- Neue Schleifdisc mit Auflagekarton aufstecken und die Klemmschraube handfest anziehen, Schleifdisc auf festen Sitz kontrollieren.
- Absteckbolzen entfernen und Abdeckkappe wieder einsetzen.
- Winkelbügel und Winkeldreher mit der Inbusschraube wider montieren.
- Schleifwinkel einstellen
Discman 4 nur mit mitgeliefertem Schleifstaubpinsel ART-0155 reinigen.
Nicht mit Druck/Pressluft.
Schrauben nicht mit Gewalt anziehen, nur handfest.
¶ Gleitbacken wechseln
- Gleitbacken links und rechts mittels Schraubenzieher herausdrücken.
- Neue Gleitbacken hineindrücken bis sie mit dem Gehäuse bündig abschließen.
Tauschen Sie mit jeder Schleifdisc die im Set enthaltenen Gleitbacken (links & rechts).
Nur so kann ein korrekter Kantenwinkel gewährleistet werden.
