¶ 1. Vorwort
Diese Betriebsanleitung muss vor der ersten Inbetriebnahme vom Bedienpersonal und von den für die Maschinenhaltung Verantwortlichen gelesen werden und dient als Ergänzung zu den Schulungsunterlagen.
Schäden, die durch Nichtbeachtung der darin enthaltenen Hinweise entstehen, werden durch die Garantie nicht gedeckt. Der Verwender der Maschine ist gesetzlich verpflichtet, die Unfallvorschriften für das betreffende Land zu beachten.
Weiters ist diese Betriebsanleitung vertraulich zu behandeln. Sie darf nur befugten Personen zugänglich gemacht werden. Eine Überlassung an Dritte darf nur mit schriftlicher Zustimmung der Firma VSLN SkiTuning GmbH erfolgen.
Alle Unterlagen sind im Sinne des Urheberrechtes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise, sowie eine Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich schriftlich zugestanden.
Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz.
Alle Rechte zur Ausübung von gewerblichen Schutzrechten sind der Firma VSLN SkiTuning GmbH vorbehalten.
¶ 1.1 Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für den üblichen Einsatz bei Skiservicearbeiten gebaut (bestimmungsgemäßer Gebrauch). Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt allein der Benutzer.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbestimmungen.
Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen, und arbeitsmedizinischen Regeln sind einzuhalten.
Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
Wir sind stets bemüht, unsere Erzeugnisse zu verbessern und behalten uns darum das Recht vor, alle Änderungen und Verbesserungen anzubringen, die wir für zweckmäßig halten. Eine Verpflichtung, diese auf früher gelieferte Geräte auszudehnen, ist damit jedoch nicht verbunden.
Alle Abbildungen, Maße und Gewichtsangaben in der Bedienungsanleitung sind unverbindlich.
Original Betriebsanleitung
© Copyright 2023 by
VSLN SkiTuning GmbH | Fornacherstraße 25 A-4890 Frankenmarkt
Tel: +43 677 / 630 807 96
E-Mail: office@skituning.at

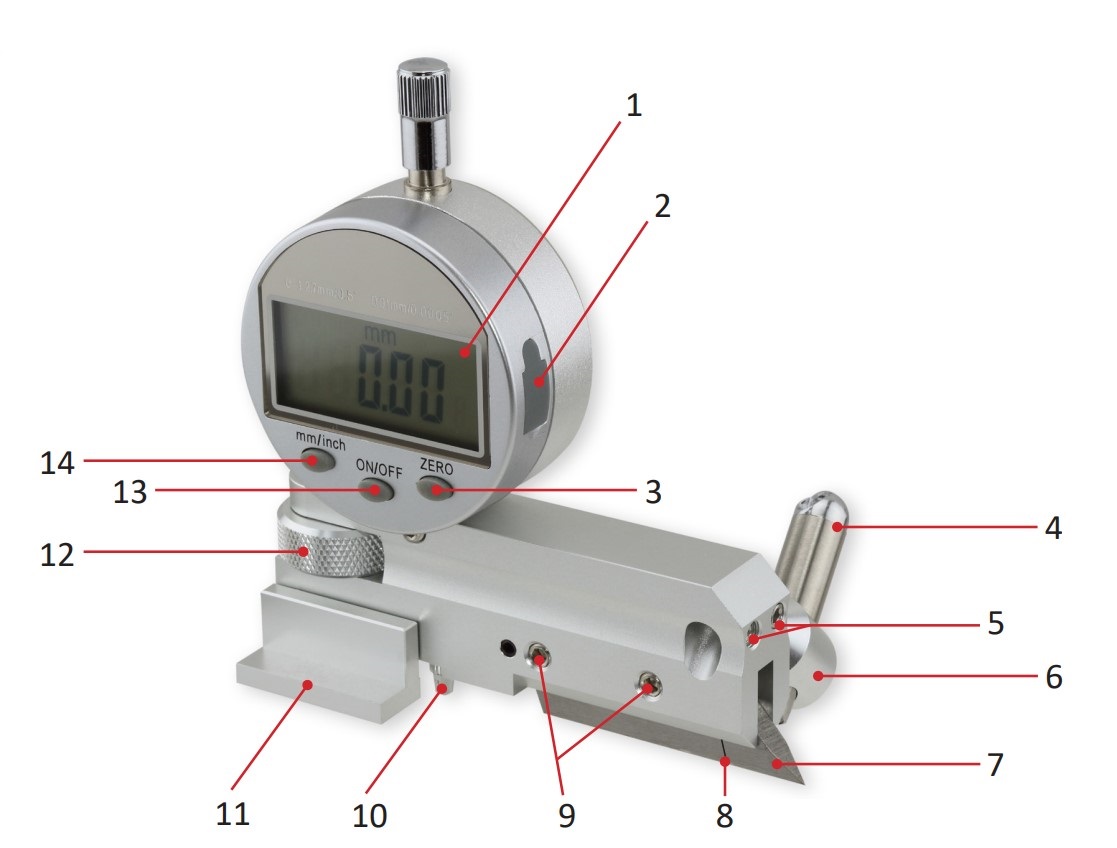

¶ 2. Übersicht
| Nr. | Beschreibung |
|---|---|
| 1 | Display |
| 2 | USB Schnittstelle (wird nicht benötigt) |
| 3 | Zero Taste |
| 4 | LED- Lampe |
| 5 | Befestigungsschraube (Lampenhalter) |
| 6 | Lampenhalter |
| 7 | Haarlineal |
| 8 | Haarlineal Markierung |
| 9 | Befestigungsschrauben (Haarlineal) |
| 10 | Messtaster |
| 11 | Auflagewinkel |
| 12 | Einstellmutter |
| 13 | ON/OFF Taste |
| 14 | mm/inch Taste |
¶ 3. Allgemeines

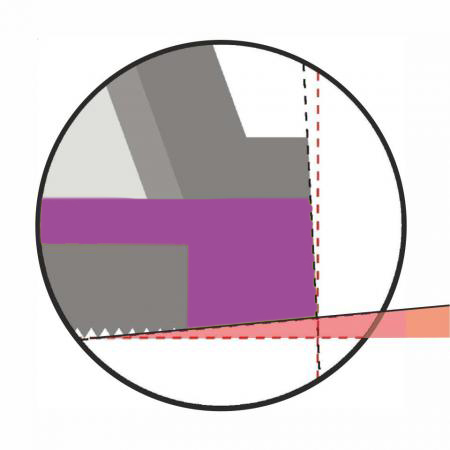

Der Unterkantenwinkel Abb.2 (rot markiert) entscheidet wie aggressiv und direkt das Ansprechverhalten ihres Ski bzw. Snowboard ist.
Je kleiner der Kantenwinkel desto aggressiver und direkter das Ansprechverhalten.
| 0,6° bis 1,0° |
|---|
| - Für den Rennsport |
| - Persönliche Abstimmung auf Disziplin und Fahrer |
| 1,0° bis 2,0° |
|---|
| - Universal für reguläres Skifahren auf der Piste |
| - Verkaufsski kommen mit 1,0° bis 1,5° in den Handel |
| - Freerider und Powder bis hin zu Breitskis 1,5° bis 2,0° |
Um die Unterkante richtig bearbeiten (einstellen) zu können, muss man zuvor wissen wie viel Grad die
Unterkante bereits hat. Der Baseman misst den Unterkantenwinkel auf 0,01° genau.
Einmal abgetragenes Material kann nicht mehr rückgängig gemacht werden!
Schleift man den Unterkantenwinkel auf 1,5° so kann man nicht mehr auf 1,0° zurück schleifen da das Material nicht mehr vorhanden ist!
Dies kann nur noch durch Maschinelles planen des Skis / Snowboard korrigiert werden.
¶ 4. Vorbereitung
- Batterie Sicherung (Folie) entfernen

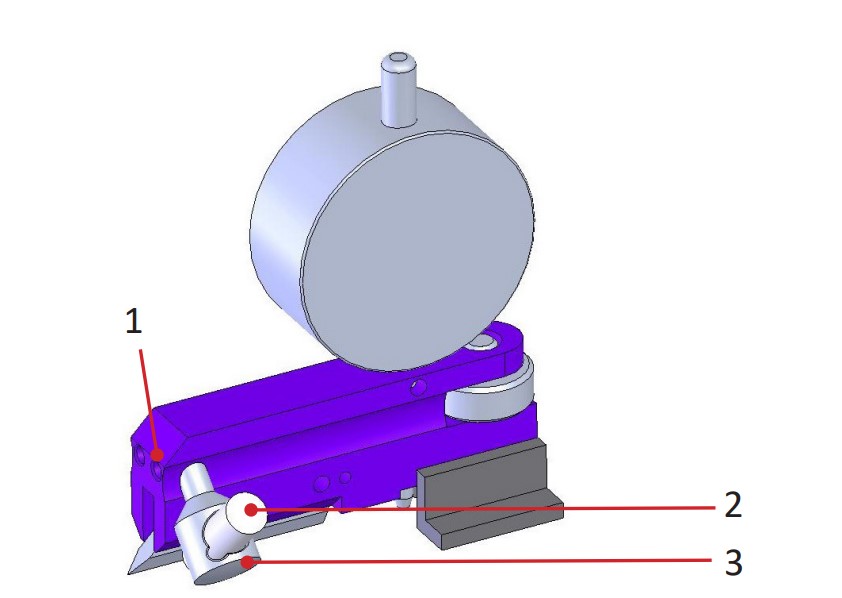

- Inbusschraube mit mitgeliefertem Inbusschlüssel lockern (herausdrehen) Abb.3.1
- Lampenhalterung einsetzen und mit Inbusschraube fixieren Abb.3.3
- LED- Lampe einsetzen und durch Drehen im Uhrzeigersinn auf Funktion prüfen Abb.3.2
¶ 5. Kalibrieren der Messuhr
- Messuhr einschalten ON/OFF

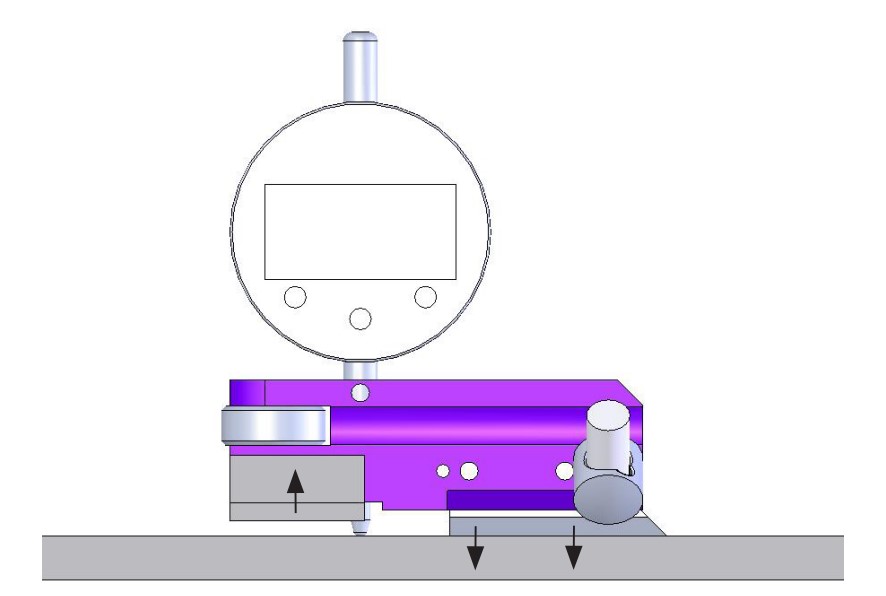

- Baseman auf eine Gerade Fläche auflegen und Auflagewinkel mittels Einstellmutter bis zum Anschlag nach oben drehen.
ACHTUNG: das Haarlineal muss satt aufliegen. Abb.4
- Messuhr mittels mm/inch Taste auf mm einstellen
- Messuhr mittels Zero Taste Nullen
¶ 6. Messvorgang
- LED- Lampe durch Drehen in der Vorrichtung einschalten

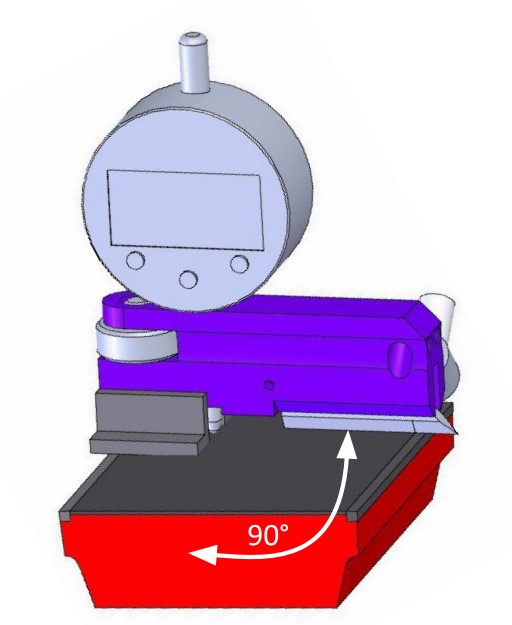

- Baseman in 90° Winkel zur Unterkante auf den Belag stellen Abb.5

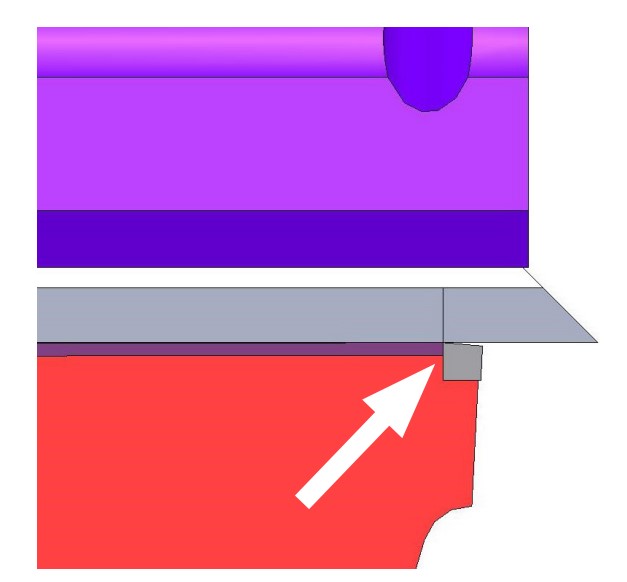

- Markierung am Haarlineal zwischen Belag und Kante positionieren Abb.6

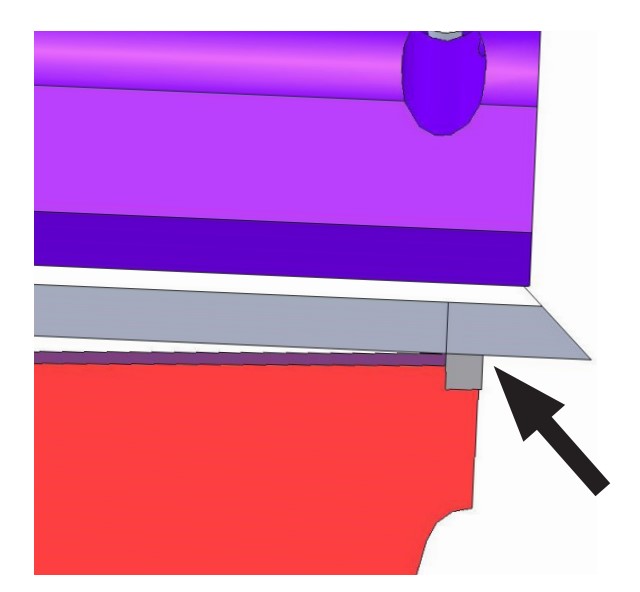

- Mit Zeigefinger und Daumen das Haarlineal leicht andrücken und mittels Einstellmutter
- den Auflagewinkel solange herausdrehen, bis kein Licht auf der Unterkante durchscheint. Abb.7
- Unterkantenwinkel auf der Messuhr ablesen.
1 Millimeter (mm) entspricht 1 Grad
¶ 7. Technische Daten
| Type | Angabe |
|---|---|
| Gewicht | 288g |
| Zulässige Temperatur | 0°C bis 40°C |
| Relative Luftfeuchtigkeit | <80% |
| Genauigkeit | 0,01mm / 0,01° |
| Messuhr Batterie | 1x Lithium Batterie CR2032 |
| LED- Lampe Batterie | 3x Lithium Batterie LR41 |
